アドテックCFRP製品の事例

• ワーク吸着テーブル
• ガントリーステージ
• XYステージベース
• マシンベースコラム
• 直角原器ベース
• ブレッドボード
• 平面度測定器
• バーミラー

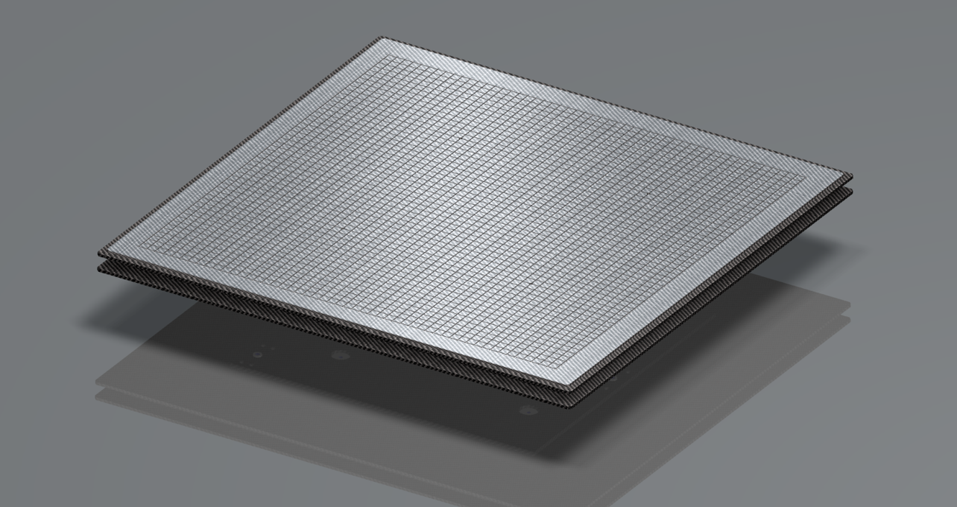

ワーク吸着テーブル

構成： フルCFRPハニカムパネル、低熱膨張ガラス サイズ： 600mm × 600mm × 20t 平面度： 5μm以下 重量： 8kg 熱膨張率： -0.1 × 10-6 / K

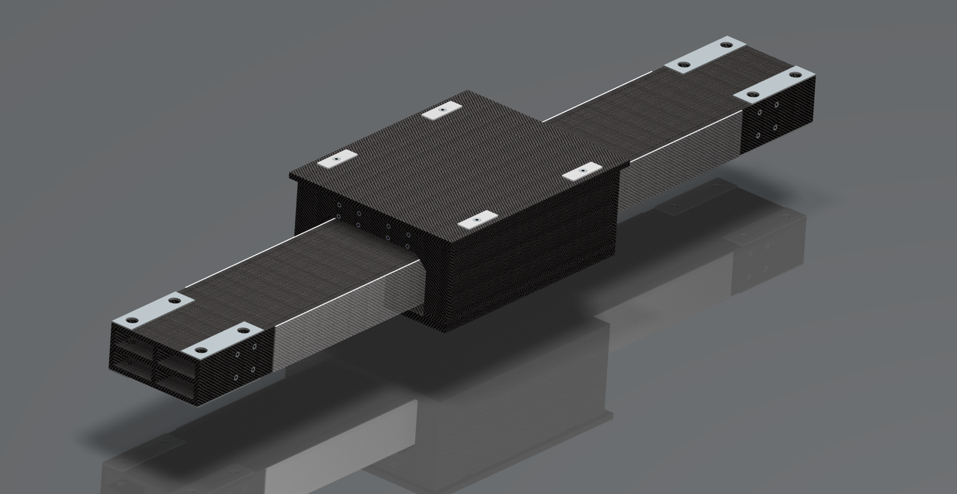

ガントリーステージ（1軸ステージ）

構成： CFRP躯体、リニアモーター、エアベアリング サイズ： B180㎜xH85㎜xL1450㎜（ビーム） B330㎜xH165㎜xL420㎜（スライダ） 重量： 20kg（ビーム） 15kg（スライダ） ※モーター、エアベアリング重量除く スライダ真直度： 2um以下

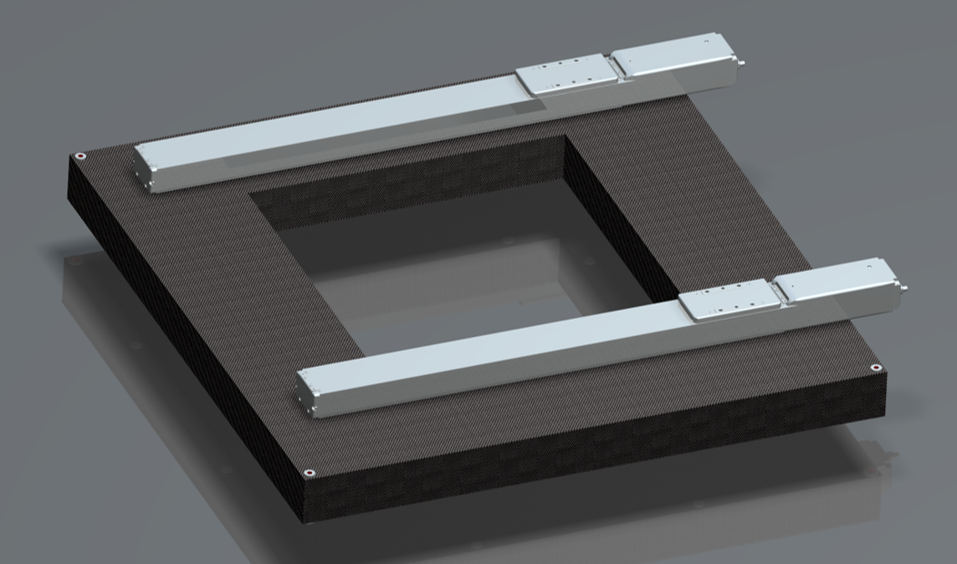

XYステージベース

構成： フルCFRPハニカムパネル（中抜き構造） サイズ： 1000㎜x1000㎜x100t 重量： 15kg ※アクチュエータ重量除く

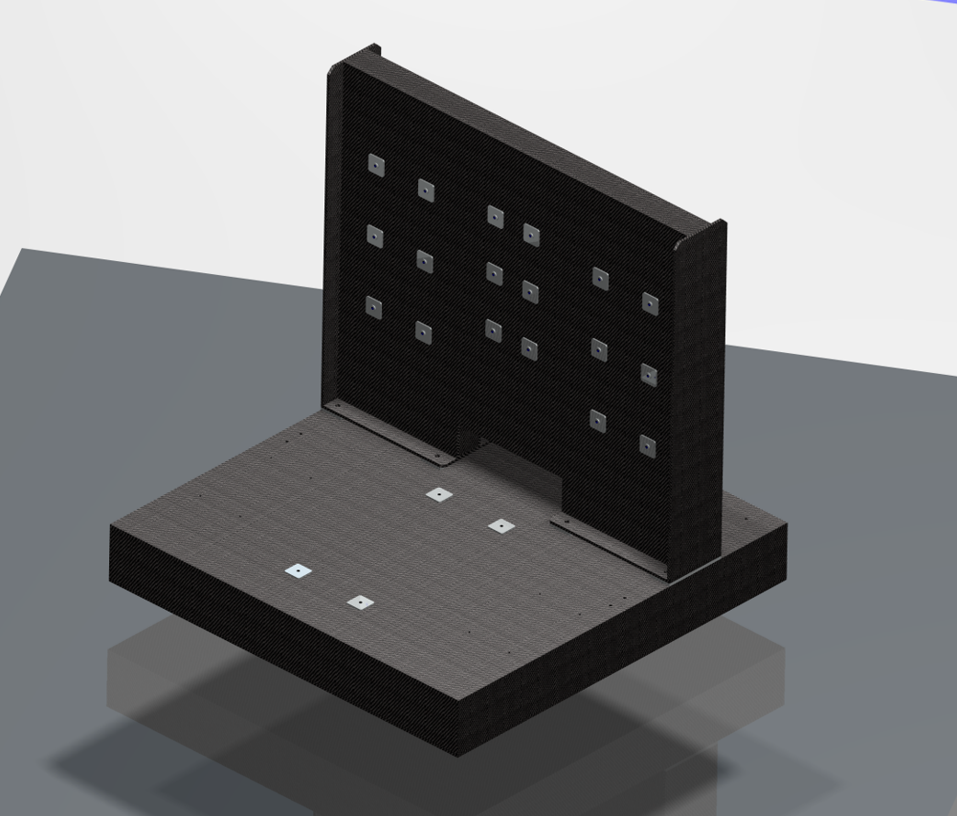

マシンベースコラム

構成： フルCFRPハニカムパネル サイズ： 700㎜x700㎜x100t（ベース部） 600㎜x700㎜x110t（垂直コラム部） 重量： 15kg（ベース部） 12kg（垂直コラム部）

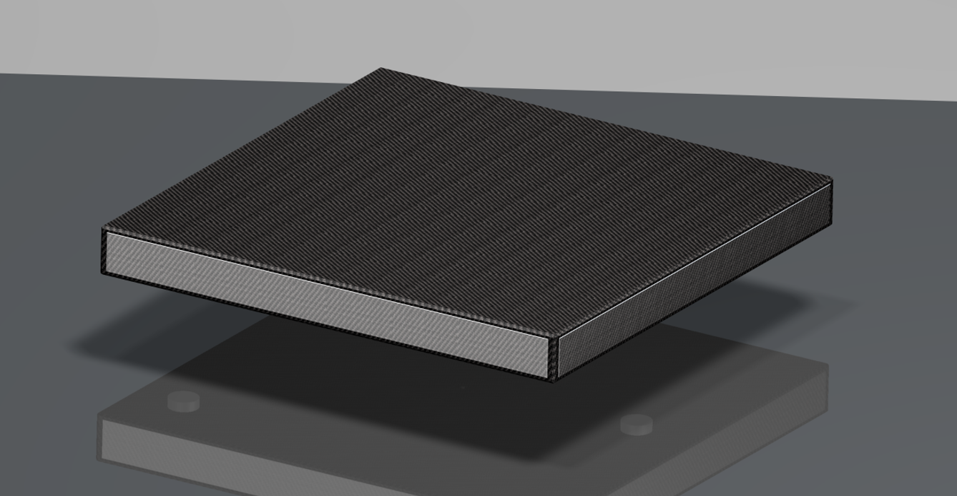

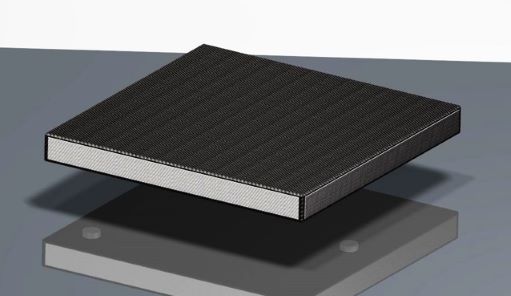

直角原器ベース

構成： フルCFRPハニカムパネル サイズ： 500㎜x500㎜x50t 側面4辺を高精度加工対応可能 重量： 6kg

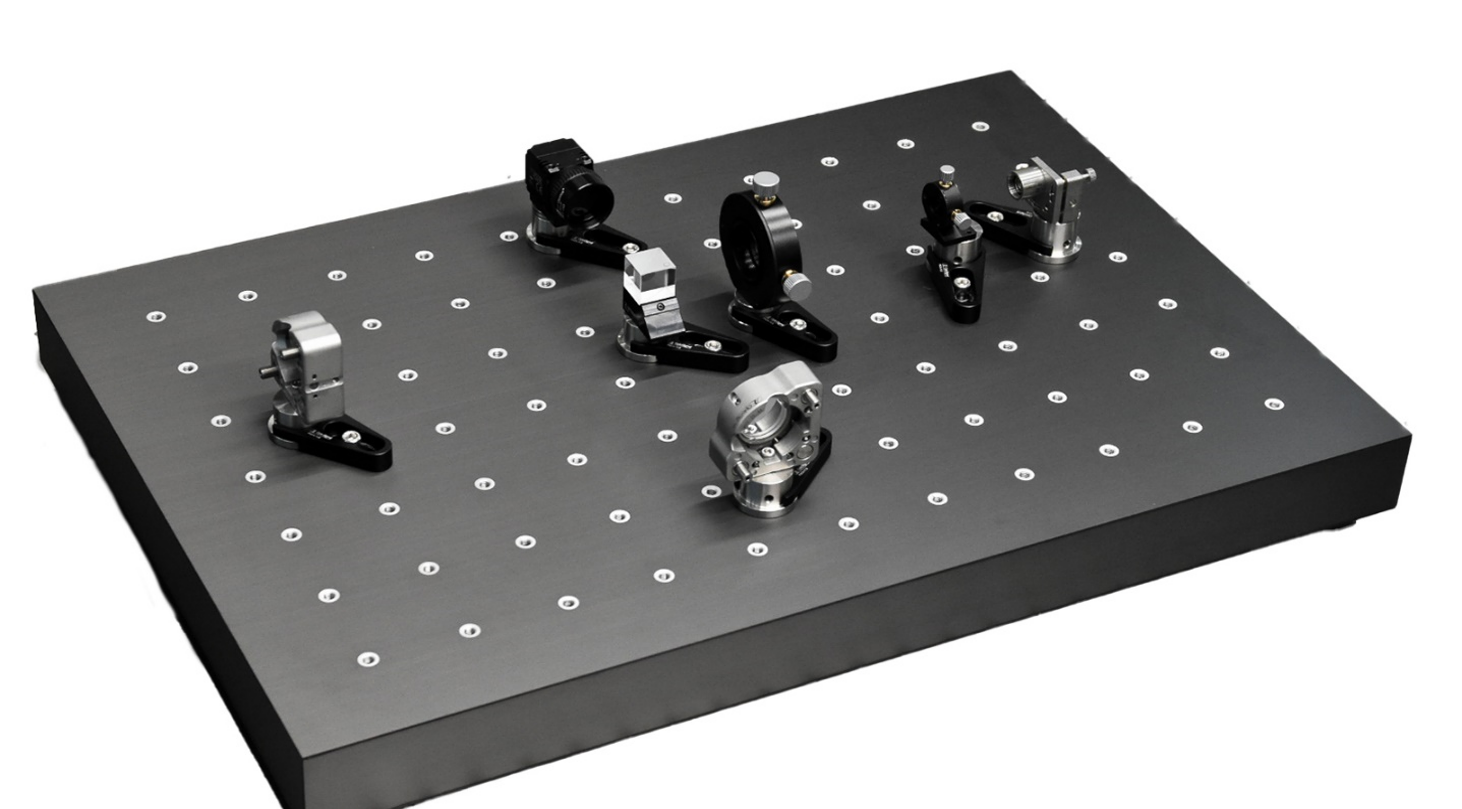

ブレッドボード

構成： フルCFRPハニカムパネル サイズ： 600mmx600mmx50t 重量： 5kg 熱膨張率： -0.1 × 10⁻⁶ / K ※販売窓口：シグマ光機株式会社 CFRPブレッドボード (FB-CFRP) - オプティカルベース - ベース

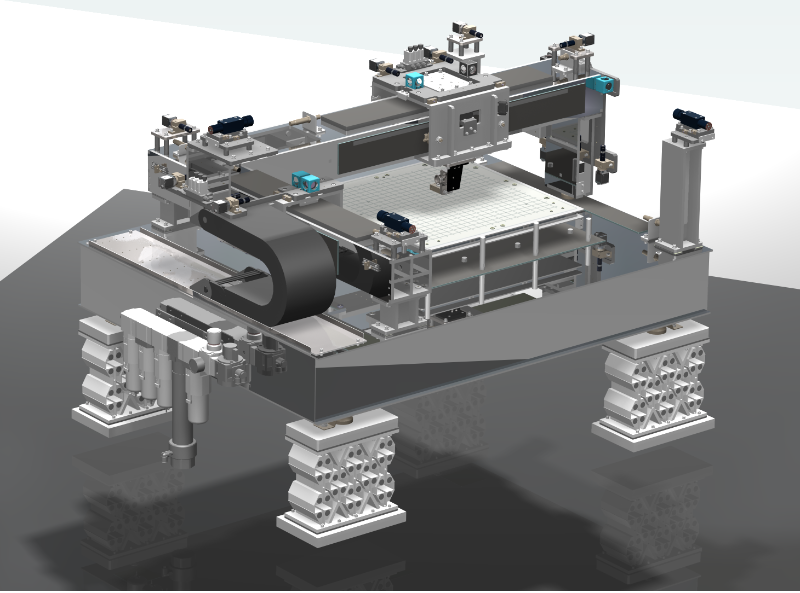

平面度測定器

構成： CFRP-FML躯体2軸ステージ サイズ： 1450mmx1150mmx1000mm 重量： 120kg 測定精度： ±1.5um＠ワークサイズ□500mm 躯体のほとんどはCFRP製、但しFMLの為、表面は金属光沢 駆動系はエアベアリング浮上の平面モータ 底部を支えるのは慣性増幅機構を用いた除振台

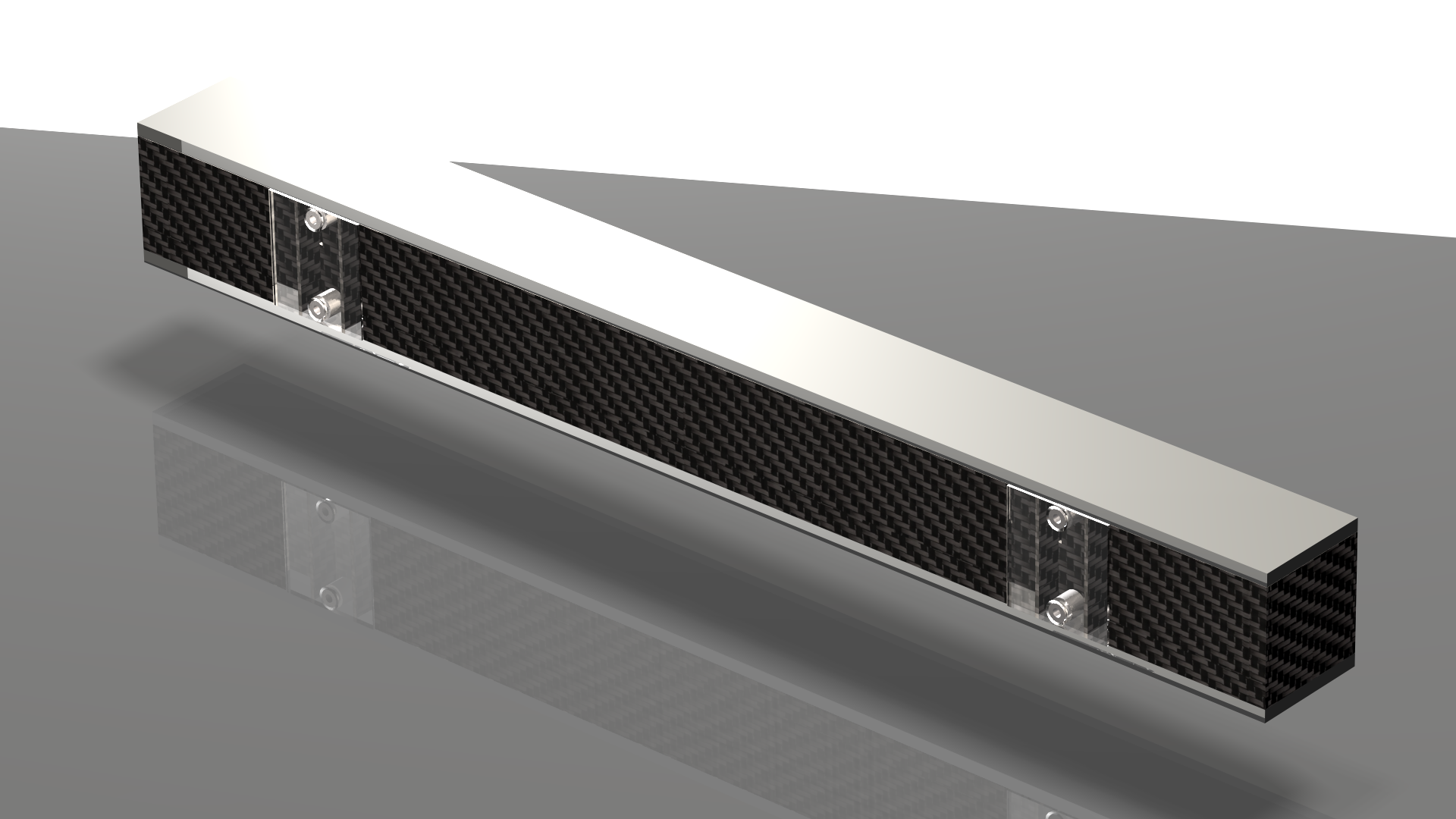

バーミラー

構成： CFRPハニカムパネル、低熱膨張ガラス サイズ： 500mmx50mmx55mm 重量： 1.1kg 平面度： λ/4以下 ※最大対応可能サイズ：2m
